Kaplan 1100 pionowy

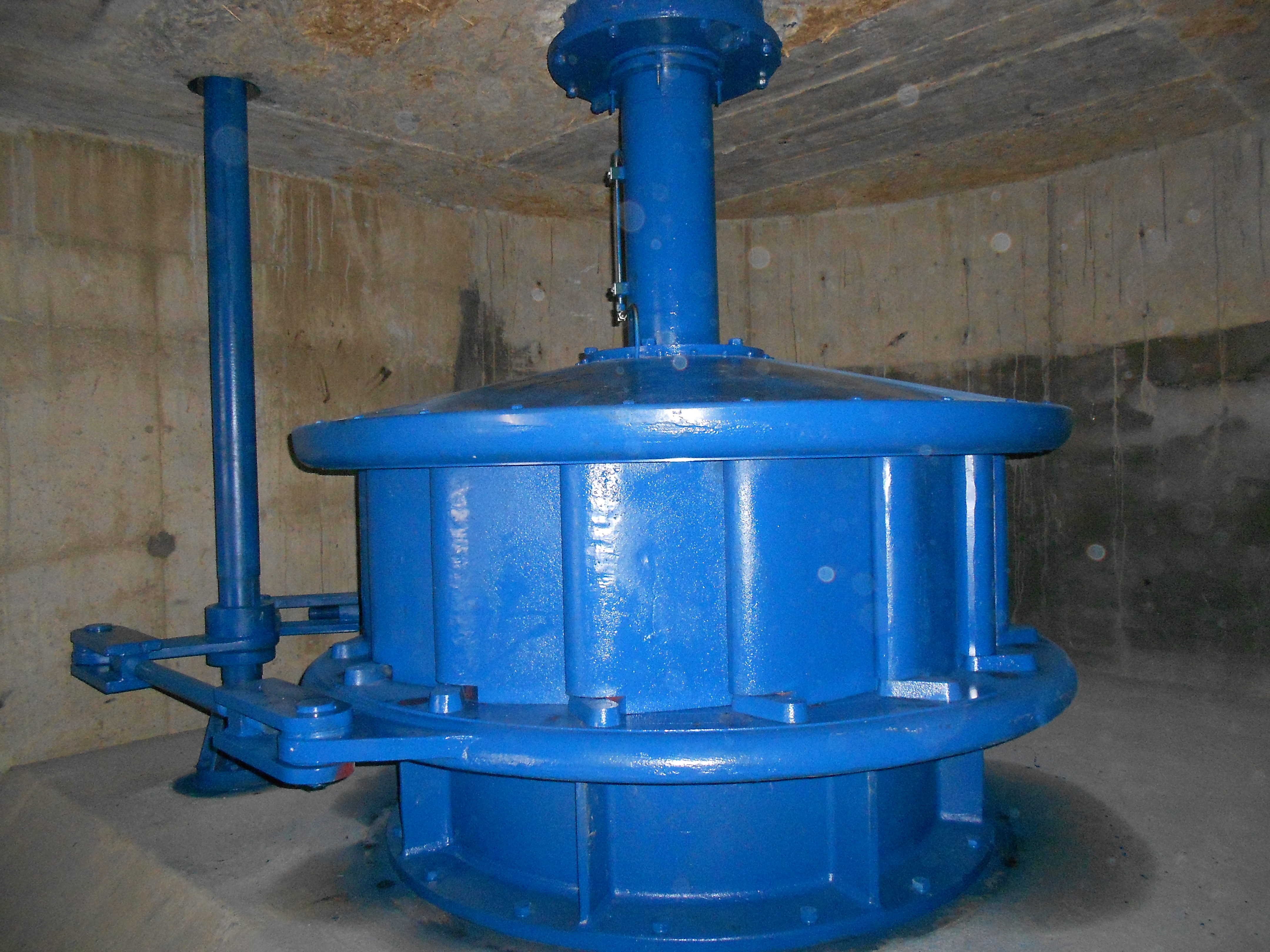

Kaplan 1100 pionowy jest klasyczną konstrukcją tego systemu. Przystosowana jest do pracy na obiektach od 1,5 do 10m spadu. Wirnik posiada cztery przestawiane w czasie ruchu maszyny łopaty , układ kierowniczy ma 16 łopat również przestawianych w czasie ruchu.



Turbina wykonana jest:

• korpusy, łopaty i łączniki układu kierowniczego z żeliwa szarego

• piasta wirnika i opływka z żeliwa szarego

• łopaty wirnika z brązu, staliwa węglowego lub staliwa nierdzewnego

• wszystkie podzespołu wirnika współpracujące ze sobą z brązu i stali nierdzewnej

• wały, drążki i cięgna turbiny ze stali konstrukcyjnej

• obudowy łożysk z żeliwa szarego

• układ napędowy oparty na cynowym łożysku głównym

• układy uszczelniające INCO



Charakterystyka:
  • średnica wirnika - 1100 mm
  • typ wirnika - Kaplana z 4 przestawialnymi łopatkami
  • układ kierowniczy - 16 łopatek z regulacją zewnętrzną
  • wyróżnik szybkobieżności - 650
  • sprawność w zakresie optymalnym - 90,5%.



Spad [ m] 3,0 4,0 5,0 6,0 7,0 8,0 9,0 10
Przełyk turbiny w m3/s minimalny 1,25 1,45 1,6 1,8 1,9 2,05 2,2 2,3
Optymalny 2,1-3,8 20,4-4,3 2,7-4,9 3,0-5,3 3,2-5,8 3,4-6,2 3,6-6,2 3,8-6,9
Maksymalny 4,6 5,3   6,5 7,0 7,5 8,0 8,4
Przełyk przy sprawności maksymalnej 91,2% 2,9 3,4 3,8 4,1 4,5 4,8 5,1 5,4
